精准控制与状态监控一体化：手动球阀带限位开关Q41F-16P 全面解析

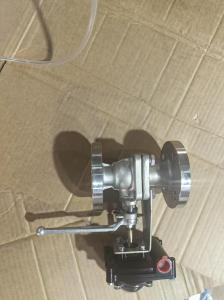

在现代工业流体控制领域，对阀门的要求早已超越了简单的“开”与“关”。过程自动化、远程监控和安全生产的需求日益增长，使得能够提供实时阀位反馈的阀门成为关键设备。手动球阀带限位开关Q41F-16P正是为了满足这一需求而设计的集手动操作与电气反馈于一体的高性能工业阀门。本文将深入解析这款产品的技术特点、材质构成、内部结构及其广泛的适用工况。

一、 产品概述与型号释义

Q41F-16P 是一个标准的产品型号，其含义遵循国内阀门编制标准：

• Q: 代表阀门类型为“球阀”。

• 4: 代表连接形式为“法兰连接”。

• 1: 代表结构形式为“浮动直通式”。

• F: 代表密封面材料为“氟塑料（如PTFE）”，具有优异的密封性和耐腐蚀性。

• 16: 代表公称压力为PN16（即1.6MPa）。

• P: 代表阀体材质为“铬镍系不锈钢”，通常指CF8（304不锈钢）。

“带限位开关” 是该产品的核心附加功能。它通过在阀杆的旋转部件上安装一个机械式或接近式的开关装置，将球体（阀芯）的旋转位置（0°或90°）转换为电信号（通/断），并远传至中央控制室（DCS/PLC系统），从而实现阀位状态的实时指示、报警或参与连锁控制。

二、 核心结构与内部零部件

该阀门由两大部分组成：阀门本体和限位开关箱。

1. 阀门本体结构：

• 阀体 (Body): 阀门的主要承压部件，采用精铸工艺制成，流道光滑，阻力小。

• 球体 (Ball): 核心启闭件，通常为实心或空心浮动球设计。 研磨的球体表面与阀座紧密贴合，确保密封。表面常进行镀铬或喷焊硬化处理，以提高硬度、耐磨性和耐腐蚀性。

• 阀杆 (Stem): 连接手柄/执行器和球体的关键传动件，承受扭矩。下端与球体槽配合，上端穿过阀体，设计有防吹出结构，确保安全。

• 阀座 (Seat): 关键密封部件，通常采用聚四氟乙烯（PTFE）或增强PTFE（如RPTFE、PEEK）制成。具有良好的弹性和自润滑性，在预紧力和介质压力作用下与球体形成可靠密封。

• 填料函 (Packing Box): 位于阀杆伸出阀体的部位，由多组柔性石墨填料或PTFE填料组成，通过填料压盖压紧，实现阀杆的动态密封，防止介质外漏。

2. 限位开关箱（位置指示器）结构：
这是一个密封的独立模块，安装在阀门的顶部，与阀杆末端连接。

• 外壳 (Housing): 通常由铝合金或不锈钢制成，防护等级高达IP65/IP67，能有效防尘、防水，适应恶劣工况。

• 传动机构: 通过一个与阀杆同步旋转的凸轮轴或齿轮组，将阀门的90°旋转运动 传递给内部的微动开关。

• 微动开关 (Micro Switches): 核心电气元件。通常配备两个开关，分别对应“全开”和“全关”位置。当凸轮转动到特定角度时，会触发或释放微动开关，改变其电路状态。

• 接线端子: 用于连接外部控制电缆，将开关信号引出。

• 位置指示牌: 带有指针的机械视窗，即使不通电，也能就地直观显示阀门是处于开启、关闭还是中间状态。

三、 材质详解

材质的正确选择是阀门性能和使用寿命的根本保证。Q41F-16P的材质配置体现了其针对腐蚀性介质的定位。

• 主要承压件（阀体、球体、阀杆）:

  • CF8 (304不锈钢): 最常用的阀体材质。具有良好的综合耐腐蚀性能，能耐硝酸、醋酸、碱液等多种介质，适用于大多数腐蚀性不强的工况。

  • 可选更高等级: 对于更强腐蚀环境（如含有氯离子的介质），可选用CF8M (316不锈钢) 或CF3M (316L不锈钢)，其因添加钼元素，抗点蚀和缝隙腐蚀能力更强。

• 密封材料:

  • 阀座/密封圈: 聚四氟乙烯 (PTFE)。 被誉为“塑料王”，化学惰性极强，几乎耐所有化学介质的腐蚀，摩擦系数极低，确保了优异的密封性和操作轻便性。增强型PTFE（如玻璃纤维填充）能提高抗蠕变性和硬度。

  • 填料: 柔性石墨或PTFE。 柔性石墨耐高温、自润滑性好；PTFE填料则耐腐蚀性更佳。

• 紧固件:

  • 螺栓、螺母等通常采用304或316不锈钢，与主体材料相匹配，防止电化学腐蚀。

四、 适用工况与技术参数

适用工况：

• 介质类型: 特别适用于腐蚀性介质，如酸（硫酸、盐酸、醋酸等，需注意浓度和温度）、碱、有机溶剂、化学品、水蒸气、海水等。也可用于非腐蚀性的水、油、气体。

• 行业应用:

  • 化工行业: 各类反应釜、管道、储罐的进出料控制。

  • 制药行业: 纯化水、注射用水（WFI）、工艺物料系统，对清洁度和无泄漏要求高。

  • 食品饮料行业: 酒类、乳制品、糖浆等物料的输送线（需符合食品卫生级要求）。

  • 水处理行业: 污水处理、化学加药系统。

  • 电子行业: 超纯水系统。

  • 船舶制造: 海水管路系统。

主要技术参数：

• 公称通径 (DN): 常见从 DN15 到 DN200 (1/2" 到 8")。

• 公称压力 (PN): PN16 (1.6MPa)，相当于Class 150lb。

• 适用温度:

  • 基于PTFE软密封：通常为 -20°C 至 +180°C（短时可达200°C）。

  • 具体范围受介质和压力影响。

• 驱动方式: 手动（手柄或涡轮头）。

• 限位开关性能:

  • 电源电压: 通常为AC/DC 24V, 110V, 220V等。

  • 触点容量: 通常为5A-10A。

  • 防护等级: IP65/IP67（防尘防水）。

  • 防爆等级: 可选Ex d IIC T6Gb等，用于易燃易爆危险区域。

• 泄漏等级: 符合ANSI B16.104/FCI 70-2 VI级（软密封可达零泄漏）或V级标准。

五、 产品优势与选型指导

核心优势：

1. 状态可视化管理: 将现场阀位状态远程数字化，是实现工厂自动化的基础，减少人工巡检，避免误操作。

2. 高密封性能: PTFE软密封结构可实现气泡级密封，有效杜绝内漏，减少介质损失和环境污染。

3. 出色的耐腐蚀性: 不锈钢阀体+PTFE密封的组合，应对绝大多数腐蚀性工况游刃有余。

4. 操作轻便、流阻小: 90°旋转即可快速启闭，全通径设计几乎不产生压力损失。

5. 集成度高、安装简便: 限位开关箱为原厂集成安装，结构紧凑，无需现场额外改造，可靠性高。

选型注意事项：

1. 明确介质细节: 准确提供介质名称、浓度、温度，这是选择阀体和密封材质的关键。

2. 确定压力和口径: 根据管路设计确定PN和DN。

3. 明确电气要求: 需要何种信号（无源干接点/有源？）、电压等级、防爆要求、防护要求。

4. 操作方式: 确认是选择手柄（适用于小口径）还是涡轮箱（适用于大口径，省力）。

六、 安装、调试与维护

• 安装: 安装前清理管道，确保法兰对接平行，螺栓对称均匀拧紧，避免异常应力作用于阀体。限位开关箱的电缆入口应朝下，并做好电缆接头密封，防止进水。

• 调试: 手动将阀门旋转至全开和全关位置，调整限位开关箱内部的凸轮位置，确保在准确的位置触发信号，并锁定调节螺丝。

• 维护: 定期检查阀杆填料处是否有外漏，必要时可轻微压紧填料压盖。长期使用后，如发生内漏，多数情况下可通过更换阀座/密封圈来解决。

总结而言，手动球阀带限位开关Q41F-16P 是一款设计成熟、性能可靠、应用广泛的工业基础元件。它成功地将简单的手动操作与现代化的自动化监控需求相结合，在保证流体切断密封性的同时，为流程工业的智能化升级提供了坚实的数据基础。正确选型和使用该产品，能显著提升系统可靠性、安全性和管理效率。
