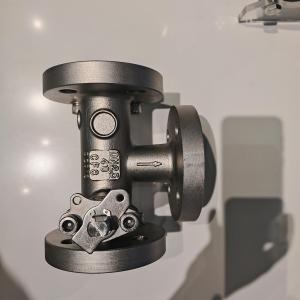

焦化厂专用三通球阀 YQ44F-40 产品介绍

在焦化生产的严苛舞台上——高温、高压、强腐蚀、多杂质介质交织，每一个阀门的选择都关乎着系统的安全稳定与长效运行。焦化厂专用三通球阀 YQ44F-40 应运而生，它专为焦化行业的复杂工况量身定制，凭借 的材质、精密的内部配置和强大的工况适应性，成为焦化流体控制系统中不可或缺的关键部件。

一、 匠心材质：构筑坚固防线

焦化介质（如焦油、粗苯、煤气、氨水、硫铵母液等）具有极强的腐蚀性和冲刷性，普通阀门极易损坏。YQ44F-40 在材质选择上精益求精，打造全方位的防护屏障：

1. 阀体与阀盖：

   • 主流材质：  碳钢 WCB (A216 Gr. WCB)。具有优异的机械强度和良好的铸造性能，性价比高，适用于大部分焦化介质。

   • 腐蚀性更强工况： 可选奥氏体不锈钢 CF8/CF8M (对应 304/316不锈钢)。提供 的耐腐蚀性能，适用于含硫铵母液、酸性水等强腐蚀环境。

   • 工况/耐磨要求高： 可选特殊合金钢（如 WC6、WC9）或双相不锈钢（如 F51/F53）。

2. 球体（核心启闭件）：

   • 基材： 通常采用与阀体同等级或更高等级的不锈钢（如 304, 316, 316L）。

   • 表面强化： 这是关键！球体表面普遍进行硬化处理：

     • 超音速喷涂 (HVOF)： 喷涂碳化铬 (Cr3C2) 或碳化钨 (WC) 等超硬合金涂层，硬度可达 HRC 65 以上，耐磨、耐冲刷性能 。

     • 镀硬铬： 传统有效方法，提高表面硬度和光洁度，增强耐磨耐腐蚀性。

     • 渗氮处理： 提高表面硬度和疲劳强度。

   • 特殊工况： 可提供整体硬化钢球（如 17-4PH 沉淀硬化不锈钢）或陶瓷球体（ 耐磨）。

3. 阀杆（动力传输核心）：

   • 基材： 高强度不锈钢，如 17-4PH (沉淀硬化)、304、316 等。要求高抗扭强度和耐腐蚀性。

   • 表面处理： 通常进行渗氮处理或镀硬铬，显著提高表面硬度、耐磨性和耐腐蚀性，防止卡涩和咬死。

4. 阀座与密封（关键密封点）：

   • 软密封（主流）：

     • PTFE (聚四氟乙烯)： 标准选择，化学惰性 ，耐腐蚀范围广，摩擦系数低，密封性能优异。适用温度范围约 -196°C 至 +200°C。

     • 增强 PTFE (如石墨填充、碳纤维填充)： 提高 PTFE 的耐磨性、抗蠕变性和导热性，延长使用寿命。

     • RPTFE (改性 PTFE)： 提高抗冷流性和尺寸稳定性。

     • PPL (对位聚苯)： 耐高温性能更优（可达 300°C 以上），耐化学性与 PTFE 相当，是焦化高温工况的理想选择。

   • 金属密封（特殊工况）： 在极高温度、强磨损或不允许使用聚合物的场合，可选用不锈钢或司太立（Stellite）合金堆焊金属阀座，实现金属对金属密封，但通常泄漏等级较低。

5. 填料（阀杆动密封）：

   • 采用柔性石墨编制填料或石墨环。具有优异的自润滑性、耐高温性（可达 450°C 以上甚至更高）、良好的热稳定性和化学惰性，能有效防止阀杆处外漏，尤其适合焦化厂的高温蒸汽伴热环境。

二、 精密内部配置：保障可靠运行

YQ44F-40 的内部结构设计充分考虑了焦化工况的严酷性和操作需求：

1. 三通流道设计：

   • T 型三通： 实现介质的分流、合流或流向切换（如入口→出口A 或 入口→出口B）。适用于需要将一个流路分配到两个不同方向，或将两个流路汇合到一个方向的场合。

   • L 型三通： 实现介质流向的 90 度切换（如 入口→出口A 或 入口→出口B，但不能同时连通两个出口）。在焦化厂应用极其广泛，常用于反应器、换热器、分离罐等设备的进料/出料切换、流程倒换、清洗吹扫旁路等，操作简便快捷。

   • 球体通道精密加工，确保流阻小、流通能力强。

2. 防静电设计：

   • 在球体与阀杆、阀杆与阀体之间设置导电弹簧。

   • 确保球体在旋转过程中产生的静电能够可靠导出到阀体并导入大地，避免因静电积聚引发火花，这对于输送煤气、苯类等易燃易爆介质的焦化厂至关重要，符合安全规范。

3. 防火安全设计：

   • 符合 API 607 / API 6FA / ISO 10497 等防火试验标准。

   • 软密封失效后的次级密封： 当发生火灾导致软阀座烧毁时，球体在热膨胀作用下会与金属阀座（或阀体上设计的防火唇）紧密接触，形成金属对金属的次级密封，阻止介质大量外泄，控制灾情。

4. 阀座结构：

   • 弹性加载阀座： 通常采用碟形弹簧或 O 形圈提供初始预紧力，补偿温度和压力变化、以及阀座密封面的微量磨损，确保长期可靠的密封性能。

   • 刮削效应： 阀座边缘设计有助于在球体转动时刮除可能附着在球体表面的固体颗粒，防止其损坏密封面或影响密封。

5. 防吹出阀杆设计：

   • 阀杆底部设计有凸肩或采用 T 型结构。

   • 在阀门内部压力异常升高时，该结构能防止阀杆被介质压力吹出阀体，保障操作人员和设备安全。

6. 轴承/支撑结构：

   • 在球体底部（有时顶部也设置）设置减磨垫片或轴承（如 PTFE 垫、金属轴承）。

   • 有效减小球体转动扭矩，提高操作灵活性，延长阀门使用寿命。

三、 工况适应性：焦化生产的守护者

YQ44F-40 三通球阀的设计目标直指焦化生产的核心挑战：

1. 适用介质：

   • 高温焦油、中温焦油、洗油

   • 粗苯、精苯

   • 焦炉煤气、高炉煤气、发生炉煤气及其冷凝液

   • 氨水、硫铵母液、稀硫酸、浓硫酸（需特殊材质）

   • 沥青、蒽油等重质油品

   • 蒸汽（吹扫、伴热）

   • 工业水、循环冷却水

   • 含有焦粉、煤粉、结晶盐等固体颗粒的浆液（耐磨设计尤为重要）

2. 适用工况参数：

   • 压力等级： Class 300 (PN40/PN50)，对应公称压力约 4.0MPa / 5.0MPa。能够满足焦化厂绝大多数工艺管道和设备的压力要求。

   • 温度范围：

     • 标准软密封 (PTFE)： -29°C 至 +200°C

     • 增强 PTFE / RPTFE： -29°C 至 +230°C

     • PPL： -29°C 至 +300°C 或更高

     • 金属密封： 可承受更高温度（取决于具体材质）

   • 连接方式： 法兰连接 (RF, RTJ 等常见形式)，符合 GB, HG, JB, ANSI, DIN, JIS 等标准，便于与现有管道匹配。

3. 典型应用场合：

   • 焦油加工： 焦油蒸馏单元进料切换、馏分采出切换、回流控制、沥青成型切换。

   • 粗苯精制： 原料苯切换、再生酸循环、溶剂再生切换、产品采出控制。

   • 煤气净化：

     • 脱硫塔：富液/贫液切换、溶液循环旁路。

     • 硫铵饱和器：母液循环、加酸控制、结晶取出。

     • 终冷洗苯：冷却水切换、洗油循环旁路、富油/贫油切换。

   • 化产回收： 各类储罐进出口切换、泵进出口切换、过滤器清洗旁路。

   • 蒸汽系统： 伴热蒸汽分配、吹扫管线切换。

   • 水系统： 冷却水、工业水管线的分配与切换。

四、 核心优势总结

选择 YQ44F-40 焦化厂专用三通球阀，用户将获得：

• 耐腐蚀耐冲刷： 精心选材与表面硬化工艺，有效抵抗焦化介质侵蚀。

• 严密可靠密封： 高性能软密封材料或特殊金属密封，弹性加载设计，确保长期零泄漏。

• 超长使用寿命： 耐磨设计和 材料，显著降低维护频率和更换成本。

• 操作灵活简便： 90°或180°快速启闭/切换，L型/T型满足多种工艺需求，低扭矩设计。

• 本质安全保障： 集成防静电、防火、防阀杆吹出设计，符合严苛安全规范。

• 高流通低阻损： 全通径或缩径优化设计，减少系统压降，节约能耗。

• 维护便捷： 中法兰螺栓连接结构（部分设计），便于在线检查和维护。

• 专业适配性： 专为焦化厂高温、高压、多杂质、强腐蚀的复杂环境深度优化。

结语

在焦化生产这条充满挑战的链条上，YQ44F-40 三通球阀绝非简单的管件，而是保障流程顺畅、安全与效率的核心枢纽。其凝聚的材料科学智慧与精密机械设计，使其在焦油奔涌、煤气纵横、腐蚀环绕的复杂环境中游刃有余。无论是焦油蒸馏塔的原料切换、脱硫工段的溶液循环，还是硫铵结晶的流程控制，YQ44F-40 都以可靠的密封、耐磨的“筋骨”和灵活的切换能力，默默守护着生产的脉动。选择 YQ44F-40，不仅是为管道系统安装一个阀门，更是为焦化装置的稳定运行和长效经济性投下关键一票，让严苛工况下的流体控制变得从容而可靠。
