| 外型尺寸 | DN65 |
| 品牌 | 欧电 |
| 货号 | T640W-16P DN65 |
| 用途 | 流体使用 |
| 型号 | T640W-16P DN65 |
| 工作压差 | PN16 |
| 制造商 | 欧电 |
| 压力环境 | 低压 |
| 介质温度 | ≤150℃ |
| 驱动方式 | 气动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 是否进口 | 否 |

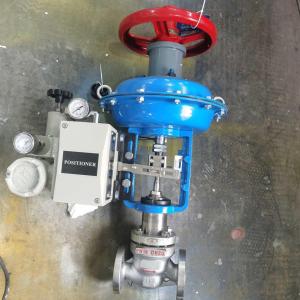

气动薄膜直通套筒调节阀
气动薄膜直通套筒调节阀，是在单调节阀上端配有多弹簧薄膜执行机构，取代手动操作构件。具备构造紧凑、重量轻、动作敏捷，流体通道呈现流线型等气动薄膜直通套筒调节阀特点。广泛使用在需精准控制气体、液体、蒸汽等介质管道中。
气动薄膜直通套筒调节阀的工作原理：
气动薄膜直通套筒调节阀正常工作时，阀门上的定位器从控制器或控制系统中接收到电流信号，并将信号转化为空气压力，压力输入气动薄膜执行结构的气缸内，产生推力，推动薄膜内的隔板运动，薄膜隔板通过阀杆与启闭件（阀瓣）连接，使得阀瓣产生相对位移，从而使阀门内流道面积发生变化，以达到调节介质流量的作用。
|
公称通径DN(mm) |
15 |
25 |
40 |
50 |
||
|
额定行程L（mm） |
280 |
400 |
||||
|
膜片有效面积Ae(cm2) |
20 |
|||||
|
公称通径DN(mm) |
65 |
80 |
100 |
125 |
150 |
|
|
额定行程L（mm） |
20～40 |
40 |
||||
|
膜片有效面积Ae(cm2) |
600 |
1000 |
||||
|
公称压力PN (Bar) |
10、16、25、40 |
|||||
|
固有流量特性 |
等比例调节和线性调节特性组合 |
|||||
|
固有可调比(R) |
50 |
|||||
|
弹簧(信号)范畴Pr(KPa) |
20～100、40～200、80～240 |
|||||
|
气源压力Ps(MPa) |
0.14～0.4 |
|||||
|
容许泄漏量 |
IV级(10-4×Kv) |
|||||
|
容许介质温度t(0C) |
-25～180 |
|||||
|
|
|
|
